一、使用條件

　　DRB-L系列電動潤滑泵適用于潤滑點多,分布范圍廣,給油頻率高的雙線式干油集中潤滑系統。通過雙線分配器向潤滑部位供送潤滑脂,可滿足各種機器設備的需要，對于大型機組和生產線尤為適宜。

　　該系列電動潤滑泵可組成雙線環式集中潤滑系統，即系統的主管路組成環狀布置，由返回在潤滑泵的主管道末端的系統壓力來控制液壓換向閥，使兩條主管道交替地供送潤滑脂的集中潤滑系統; 見外形圖和外形尺寸表的規定。也可組成雙線終端式集中潤滑系統，即由主管道末端的壓力操縱閥來控制電磁換向閥,交替地使兩條主管道供送潤滑脂的集中潤滑系統，也見外形圖和外形尺寸表的規定。

　　該系列電動潤滑泵采用雙柱塞機構,運轉可靠，減速機構置于泵體內,結構緊湊，體積小，配以相應的電控箱可以實現自動控制。

　　二、技術參數

　　使用介質為錐入度不低于265(25*C,150g) 1/10mm的潤滑脂(NLGIO#~2# )

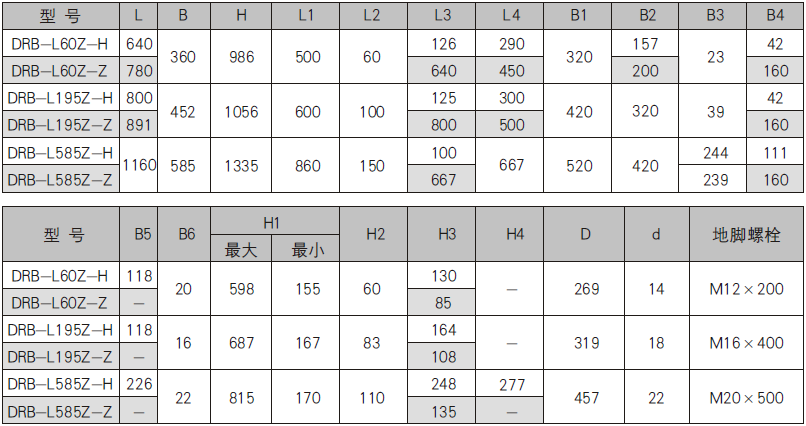

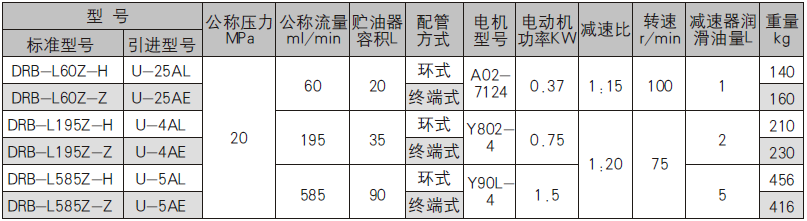

　　DRB-L系列電動潤滑泵外形尺寸

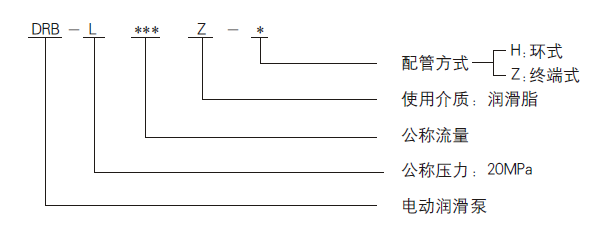

　　三、型號說明

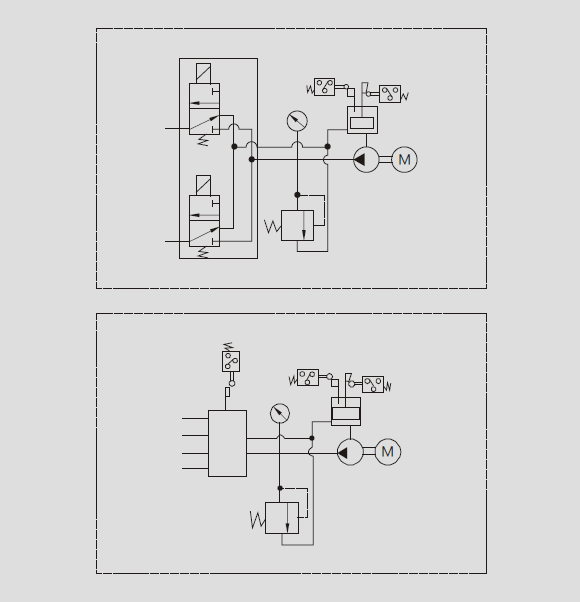

　　四、圖形符號

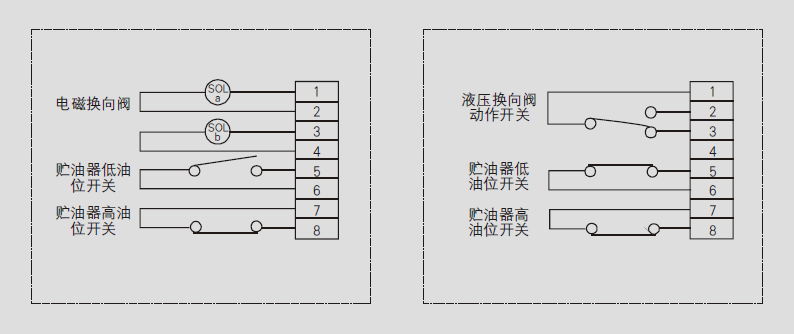

　　五、接線提示

　　六、工作原理

　　該系列電動潤滑泵由柱塞泵、貯油器、換向閥、電動機等部分組成。柱塞泵在電動機的驅動下，從貯油器吸入的潤滑脂，壓送到換向閥,通過換向閥交替地出油，向一個出油口輸送潤滑脂時，另一個出油口與貯油器接通卸荷。

　　環式結構電動潤滑泵配用液壓換向閥，有四個接口，外接兩根供油管引回的回油管，依靠回油管內油脂的油壓推動換向閥換向。

　　終端式結構電動潤滑泵配用電磁換向閥，有二個接口，外接二根供油主管，依靠電磁鐵的得失電實現換向供油。

　　七、使用說明

　　1.該系列電動潤滑泵應安裝在環境溫度合適、灰塵少,振動小,便于調整、檢查.維護保養及補脂方便的地方，并且盡可能布置在系統的中心位置，縮短系統配管長度,保持最低壓力降，使泵能產生足以克服潤滑點阻力的壓力。

　　2.使用前先向柱塞泵的減速腔內加入N220的工業齒輪油至油標規定液面。

　　3.向貯油器內補脂，使用DJB-V1.1型電動加油泵，從潤滑脂的補給口補進，使用的潤滑脂應清潔,不允許混有污物。

　　4.潤滑泵的回轉方向是單向的，使用時必須按電機上旋向牌規定的旋向接線使用。

　　5.泵溢流閥的標準設定壓力為23MPa,可以在0~20MPa范圍內任意調節，在使用時不允許超過泵公稱壓 力(20MPa )。

　　6、環式潤滑泵的液壓換向閥的設定壓力為5MPa。

　　7、該系列電動潤滑泵為室內安裝型,在室外或環境惡劣的場合使用時,必須采取防護措施。

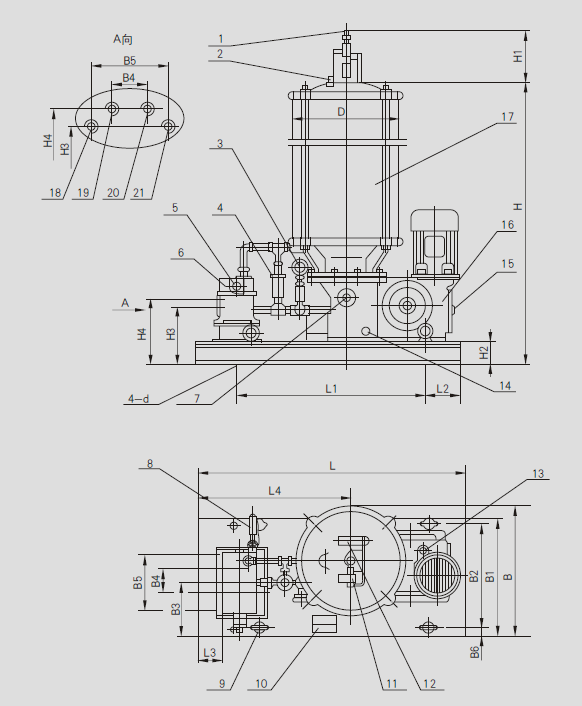

　　八、外形圖(外型尺寸數值見二、技術參數部分)

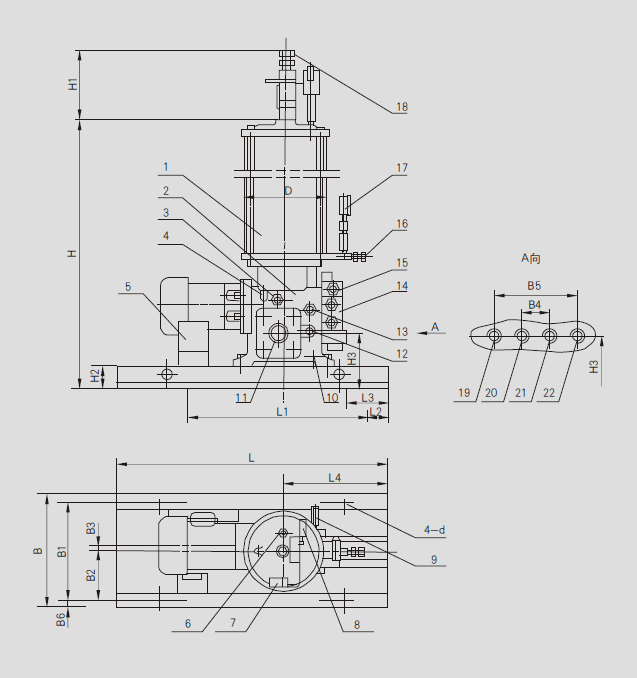

　　DRB-L60Z-H、DRB-L195Z-H型電動泵外形圖

　　DRB-L585Z-H型電動潤滑泵外形圖

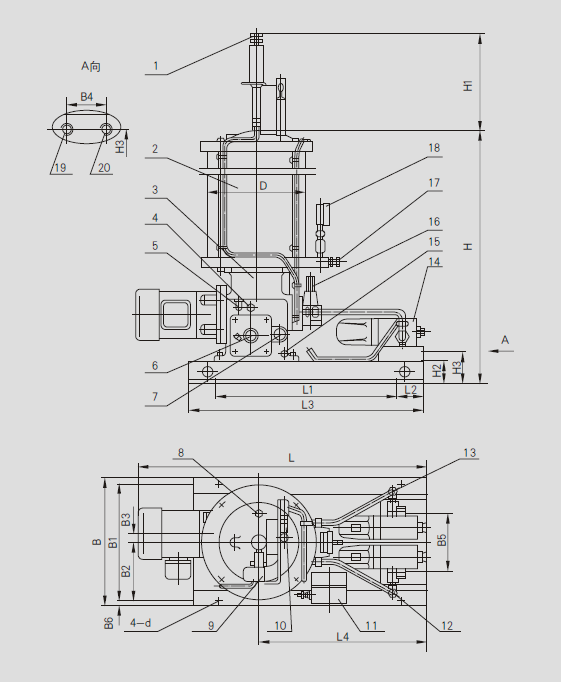

　　DRB-L60Z-Z、DRB-L195Z-Z型電動潤滑泵外形圖
